Moteurs Services
Pour un dimensionnement correct, il est très important de spécifier le type de fonction que le moteur va accomplir.
La norme italienne CEI 2-3, dossier 8284, conformément à la réglementation CENELEC EN 60034-1 et à la norme internationale CEI 60034-1, distingue 10 typologies de service intermittent, dont nous indiquons ci-après les critères de fonctionnement:

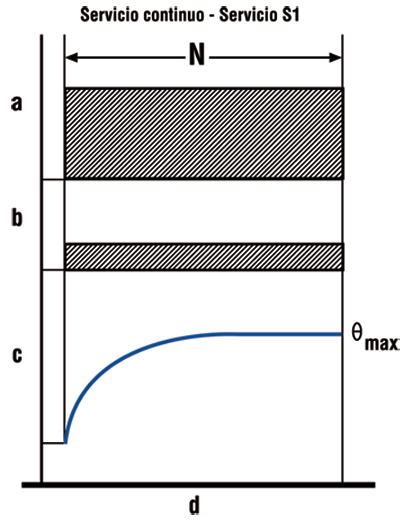

Service continu – S1
Fonctionnement à charge constante de durée suffisante pour atteindre l’équilibre thermique (fig. 1).
Service de durée limitée – S2
Fonctionnement à charge constante pendant une période de temps déterminée, inférieure à celle requise pour atteindre l’équilibre thermique, suivi d’une période de repos d’une durée suffisante pour rétablir l’égalité entre la température de la machine et celle du fluide de refroidissement, avec tolérance de 2K.

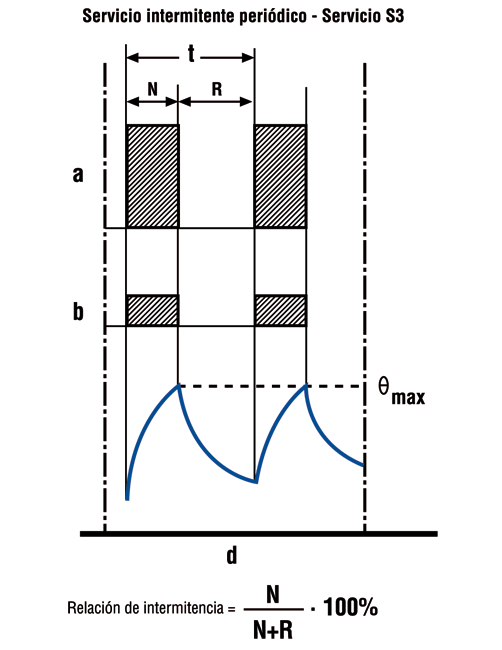

Service intermittent périodique – S3
Séquence de cycles de fonctionnement identiques, chacun comprenant une période de fonctionnement à charge constante et une période de repos (fig.2). Dans ce service, le cycle est tel que le courant de démarrage n’influence pas de manière significative la sur-température. (1)
Service intermittent périodique avec démarrage – S4
Séquence de cycles de fonctionnement identiques, chacun comprenant une phase non négligeable de démarrage, une période de fonctionnement à charge constante et une période de repos. (1)
Service intermittent périodique avec freinage électrique – S5
Séquence de cycles de fonctionnement identiques, chacun comprenant une phase non négligeable de démarrage, une période de fonctionnement à charge constante, une phase de freinage électrique rapide et une période de repos. (1)

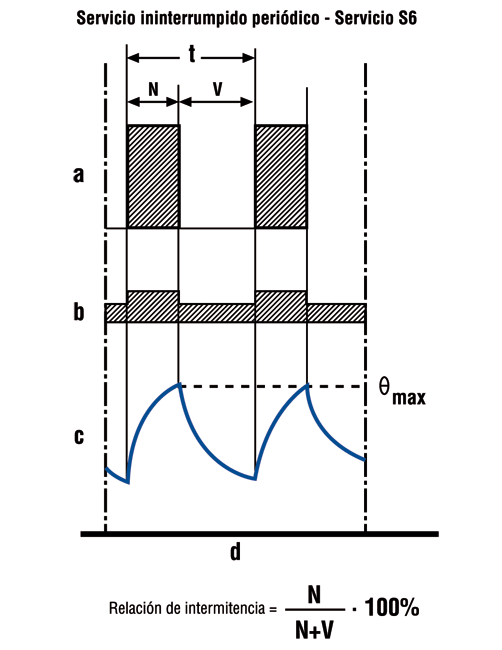

Service ininterrompu périodique – S6
Séquence de cycles de fonctionnement identiques, chacun comprenant une période de fonctionnement à charge constante et une période de fonctionnement à vide. Il n’y a pas de périodes de repos (fig.3). (1)
Service ininterrompu périodique avec freinage électrique – S7
Séquence de cycles de fonctionnement identiques, chacun comprenant une phase de démarrage, une période de fonctionnement à charge constante et une phase de freinage électrique. Il n’y a pas de périodes de repos. (1)
Service ininterrompu périodique avec variation corrélative de charge de vitesse – S8
Séquence de cycles de fonctionnement identiques, chacun comprenant une période de fonctionnement à charge constante correspondant à une vitesse de rotation préétablie, suivi d’une ou plusieurs périodes de fonctionnement avec d’autres charges constantes correspondantes à différentes vitesses de rotation (obtenu, par exemple, en changeant le nombre de pôles dans le cas de moteurs à induction). Il n’y a pas de périodes de repos. (1)
Service avec variations non périodiques de charge et de vitesse – S9
Service où généralement la charge et la vitesse ne varient pas périodiquement dans la plage de fonctionnement admissible. Ce service comprend des surcharges fréquemment appliquées qui peuvent être largement supérieures aux valeurs de pleine charge.
Service avec charges distinctes et constantes – S10
Service qui consiste en pas plus que quatre valeurs distinctes de charge (ou charge équivalente), chacune desquelles est maintenue pour un temps suffisant à permettre à la machine d’atteindre l’équilibre thermique. La charge minimale durant le cycle de service peut avoir une valeur zéro (à vide ou en état de repos 1).
