Servicio para Motores

servicinones motores s1

Es de fundamental importancia, para un correcto dimensionamiento, especificar el tipo de funcionamiento al cual está destinado el motor para trabajar.

La norma CEI 2-3, expediente 8284, conforme con la Normativa CENELEC EN 60034-1 y con la norma internacional IEC 60034-1, distingue los servicios intermitentes en 10 tipologías, a continuación explicamos los criterios de funcionamiento:

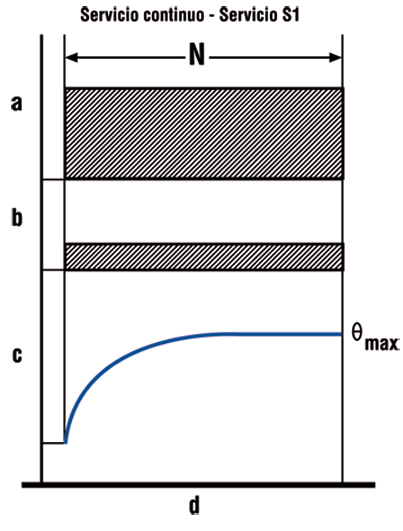

Servicio continuo – Servicio S1

Funcionamiento con carga constante y de una duración suficiente para que se establezca el equilibrio térmico (Fig. 1).

Servicio de duración limitada – Servicio S2

Funcionamiento con carga constante por un período de tiempo determinado, inferior al necesario para alcanzar el equilibrio térmico, seguido por un período de reposo de duración suficiente para restablecer el equilibrio térmico entre la máquina y el líquido refrigerante, con tolerancia de 2 K.

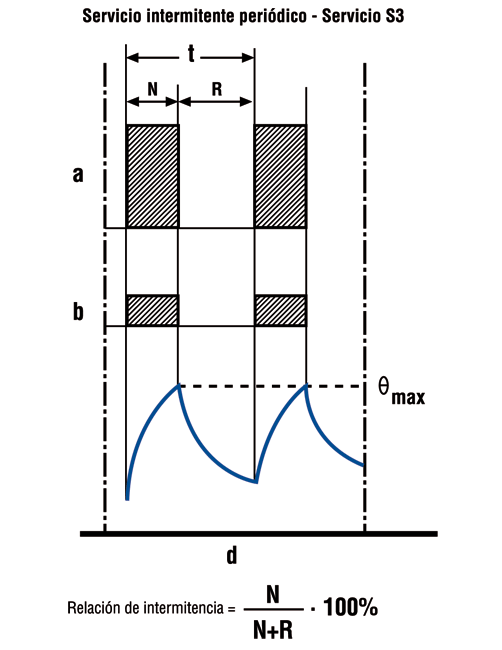

Servicio intermitente periódico – Servicio S3.3

Secuencia de ciclos de funcionamiento idénticos, compuestos por un período de funcionamiento con carga constante y uno de reposo (Fig. 2). En este servicio el ciclo es tal que la corriente de arranque no tiene un efecto significativo en el calentamiento. (1)

Servicio intermitente periódico con arranque – Servicio S4

Secuencia de ciclos de funcionamiento idénticos, cada uno comprende una fase significativa de arranque, un período de funcionamiento con carga constante y un período de reposo. (1)



Servicio intermitente periódico con frenado eléctrico – Servicio S5

Secuencia de ciclos de funcionamiento idénticos, cada uno con un período de arranque significativo, un período de funcionamiento con carga constante una fase de frenado eléctrico rápido y un período de reposo. (1)

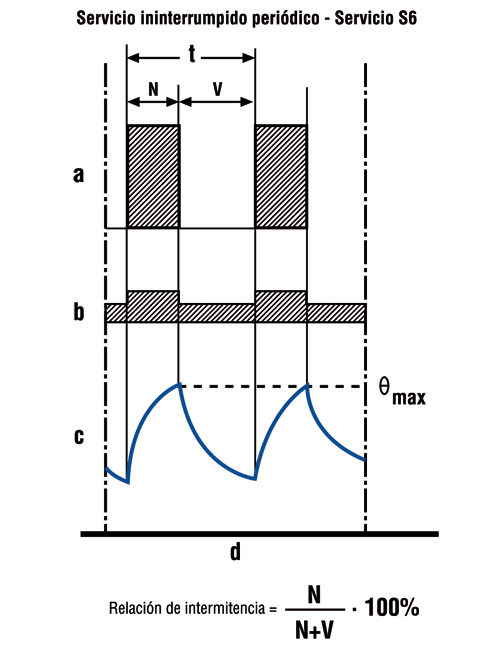

Servicio ininterrumpido periódico – Servicio S6

Secuencia de ciclos de funcionamiento idénticos, cada uno comprende un período de funcionamiento con carga constante y un período de funcionamiento en vacío. No existe ningún período de reposo (Fig. 3). (1)

Servicio ininterrumpido periódico con frenado eléctrico – Servicio S7

Secuencia de ciclos de funcionamiento idénticos, cada uno comprende una fase de arranque, un período de funcionamiento de carga constante y una fase de frenado eléctrico. No existe ningún período de reposo. (1)

Servicio ininterrumpido periódico con variaciones relacionadas de carga y de velocidad – Servicio S8

Secuencia de ciclos de funcionamiento idénticos, cada uno de los cuales comprende un período de funcionamiento con carga constante que corresponde a una velocidad de rotación preestablecida, seguido por uno o varios períodos de funcionamiento con otras cargas constantes correspondientes a distintas velocidades de rotación (realizado por ejemplo mediante cambio del número de los polos en el caso de motores de inducción). No existe ningún período de reposo. (1)

Servicio con variaciones no periódicas de carga y velocidad – Servicio S9

Servicio donde generalmente la carga y la velocidad varían de modo no periódico en el campo de funcionamiento admisible.
Este servicio comprende sobrecargas frecuentemente sobrepuestas que pueden ser ampliamente superiores a los valores de plena carga.

Servicio con cargas distintas y constantes – Servicio S10

Servicio que prevé un máximo de cuatro valores distintos de carga (o carga equivalente), manteniendo cada valor por un tiempo suficiente para permitir a la máquina de alcanzar el equilibrio térmico. La carga mínima durante el ciclo de servicio puede tener valor cero (en vacío o en estado de reposo)
 1)
