Motores Compatctos Serie "R"
Description
Son motores cuya característica consiste en tener una altura del eje limitada y, por consiguiente, se envuelven en paquetes de láminas de pequeño diámetro exterior, pero de longitud considerable, según la potencia requerida.
Se producen en las versiones trifásica y monofásica con rotores de jaula, cerrados, ventilados externamente, de polaridad simple o doble, disponibles también con freno de seguridad en c.c.
Características:
Disponibles en diferentes potencias y polaridades en versión monofásica y trifásica.
Aplicaciones típicas:
Pensados para máquinas de corte, especialmente para mármol y piedra, proyectados con características técnicas específicas, brida con laberinto, carcasa el aluminio, bridas y escudos con patas fundidas a presión, que se pueden emplear también en ambientes gravosos con chorros de agua y polvo
Características técnicas
Elija la polaridad que le interese y verá todas las especificaciones de cada forma constructiva de construcción.
Monofasicos 2 Polos compactos
Monofasicos 4 Polos compactos
Trifasicos 2 Polos compactos
Trifasicos 4 Polos compactos
Monofasicos 2 Polos compactos
| TYPE | KW | HP | ROUNDS n/min | A | η 100% | Cosɸ 100% | mf | Is/In | Cs/Cn | Cm/Cn | Cn(Nm) | J kgm2 | WEGHT Kg. |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| RM 63 a/2 | 1,5 | 2,00 | 2800 | 11 | 65,0 | 0,91 | 35 | 2,8 | 0,6 | 2,1 | 5,2 | 0,00131 | 12,6 |
| RM 63 b/2 | 1,8 | 2,50 | 2800 | 13 | 68,0 | 0,89 | 40 | 2,7 | 0,55 | 2,2 | 6,3 | 0,00149 | 13,8 |
| RM 63 c/2 | 2,2 | 3,00 | 2800 | 13,5 | 76,0 | 0,93 | 45 | 2,8 | 0,62 | 2,2 | 7,7 | 0,00167 | 15,0 |
| RM 80 ca/2 | 2,2 | 3,00 | 2800 | 14,5 | 77,0 | 0,86 | 70 | 2,9 | 0,6 | 1,9 | 7,5 | 0,00347 | 17,9 |
| RM 80 cb/2 | 2,6 | 3,50 | 2800 | 18 | 75,0 | 0,84 | 80 | 2,8 | 0,6 | 2 | 8,9 | 0,00379 | 19,2 |
| RM 80 cc/2 | 3 | 4,00 | 2800 | 18 | 79,0 | 0,92 | 100 | 2,9 | 0,7 | 2,1 | 10,3 | 0,00395 | 19,9 |
| RM 80 cd/2 | 3,5 | 4,80 | 2800 | 21 | 79,0 | 0,92 | 100 | 2,7 | 0,65 | 1,85 | 12,0 | 0,00442 | 21,8 |
Monofasicos 4 Polos compactos
| TYPE | KW | HP | ROUNDS n/min | 230v (A) | η 100% | Cosɸ 100% | mf | Is/In | Cs/Cn | Cm/Cn | Cn(Nm) | J kgm2 | WEIGHT Kg. |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| RM 80/4 | 0,9 | 1,20 | 1400 | 6,3 | 69,0 | 0,90 | 20 | 2,8 | 0,7 | 1,85 | 6,3 | 0,00395 | 13,8 |
| RM 80 ca/4 | 2,2 | 3,00 | 1400 | 13,5 | 76,0 | 0,93 | 80 | 3,3 | 0,65 | 1,8 | 15,3 | 0,00658 | 20,5 |
| RM 80 cc/4 | 2,7 | 3,70 | 1400 | 16,3 | 76,0 | 0,95 | 100 | 3,4 | 0,55 | 1,85 | 19,0 | 0,00708 | 21,8 |
Trifasicos 2 Polos compactos
| TYPE | KW | HP | ROUNDS n/min | A | η 100% | Cosɸ 100% | Is/In | Cs/Cn | Cm/Cn | Cn(Nm) | J kgm2 | WEIGHT Kg. |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| R 56 a/2 | 1,7 | 2,30 | 2800 | 4,2 | 72,0 | 0,81 | 4,4 | 2,3 | 2,4 | 5,8 | 0,00096 | 10,3 |
| R 56 b/2 | 2 | 2,70 | 2800 | 4,9 | 73,0 | 0,81 | 3,8 | 2,4 | 2,4 | 6,82 | 0,00108 | 11,1 |
| R 63 a/2 | 2,2 | 3,00 | 2800 | 5,3 | 75,0 | 0,80 | 3,9 | 2,3 | 2,4 | 7,5 | 0,00131 | 12,6 |
| R 63 c/2 | 3 | 4,00 | 2800 | 7,2 | 72,0 | 0,84 | 4,1 | 2,1 | 2,3 | 10,2 | 0,00149 | 13,8 |
| R 80 ca/2 | 5,50 | 4,00 | 2890 | 8,5 | 79,0 | 0,86 | 5,7 | 2,4 | 2,6 | 13,2 | 0,00379 | 19,2 |
| R 80 cb/2 | 5,5 | 7,50 | 2890 | 12,2 | 80,0 | 0,81 | 6,2 | 2,1 | 2,4 | 18,2 | 0,00474 | 23,1 |
| R 80 La/2 | 7,5 | 10,00 | 2890 | 16,7 | 83,0 | 0,78 | 6,8 | 2,4 | 2,6 | 24,8 | 0,00553 | 26,3 |
| R 80 Lb/2 | 12,50 | 10,00 | 2900 | 20 | 84,5 | 0,79 | 9,2 | 2,1 | 2,4 | 30,4 | 0,00663 | 30,7 |
| R 80 Lc/2 | 11 | 15,00 | 2900 | 24,2 | 83,0 | 0,79 | 11,1 | 2,4 | 2,6 | 36,4 | 0,00726 | 33,3 |
Trifasicos 4 Polos compactos
| TYPE | KW | HP | ROUNDS n/min | A | η 100% | Cosɸ 100% | Is/In | Cs/Cn | Cm/Cn | Cn(Nm) | J kgm2 | WEGHT Kg. |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| R 63 c/4 | 1,3 | 1,80 | 1380 | 2,8 | 70,0 | 0,96 | 4,7 | 2,8 | 3 | 8,6 | 0,00108 | 11,1 |
| R 80 ca/4 | 3 | 4,00 | 1400 | 6,9 | 82,0 | 0,77 | 4,8 | 2,4 | 2,5 | 20 | 0,00506 | 16,7 |
| R 80 cb/4 | 4 | 5,50 | 1400 | 9,5 | 80,0 | 0,76 | 5 | 2,3 | 2,5 | 28,5 | 0,00658 | 20,5 |
| R 80 La/4 | 5,5 | 7,50 | 1400 | 12,5 | 80,0 | 0,79 | 5 | 2,3 | 2,5 | 37,6 | 0,00734 | 22,4 |
| R 80 Lb/4 | 7,5 | 10,00 | 1400 | 16,5 | 80,0 | 0,82 | 5,2 | 2,5 | 2,8 | 51,4 | 0,00911 | 26,9 |
| R 80 Lc/4 | 8,6 | 11,70 | 1400 | 18,5 | 77,0 | 0,87 | 5,3 | 2,5 | 3 | 59 | 0,01113 | 32,0 |
Polaridad disponible

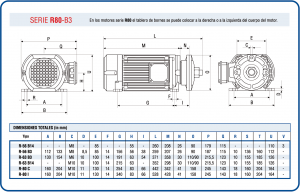

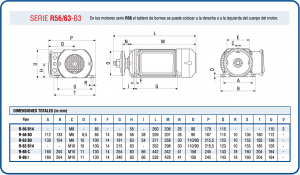

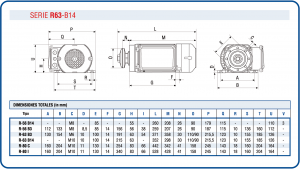

Formas de construcción realizables
Posibles combinaciones
