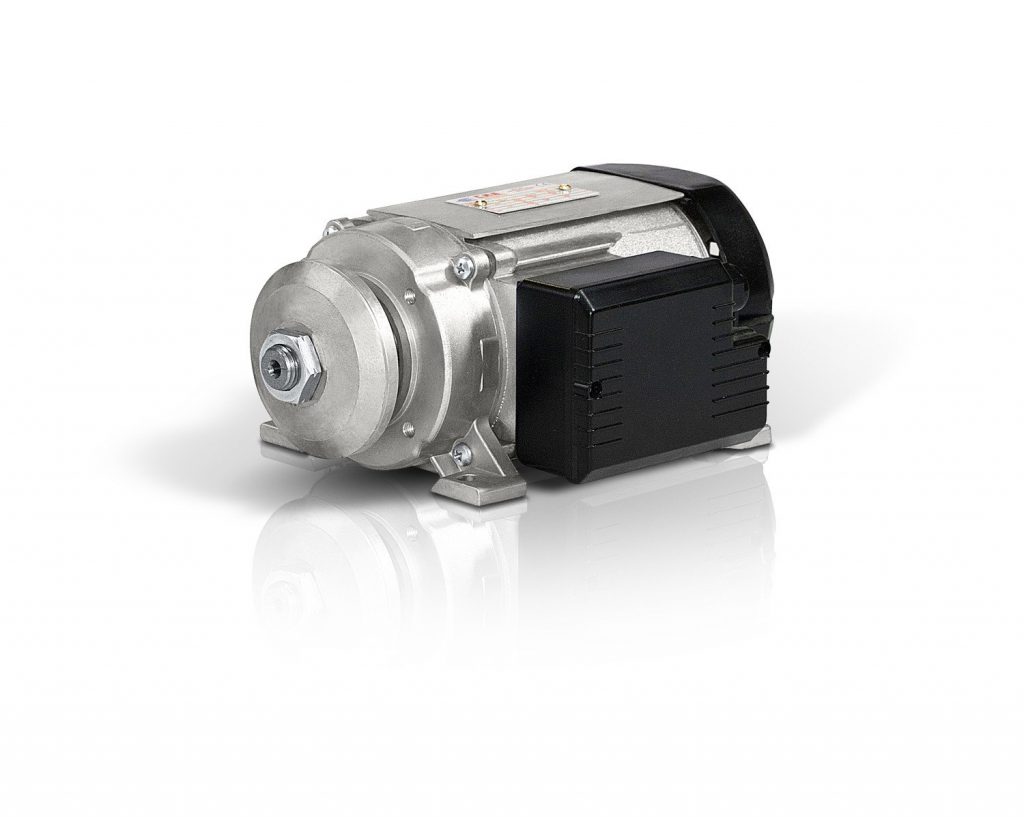

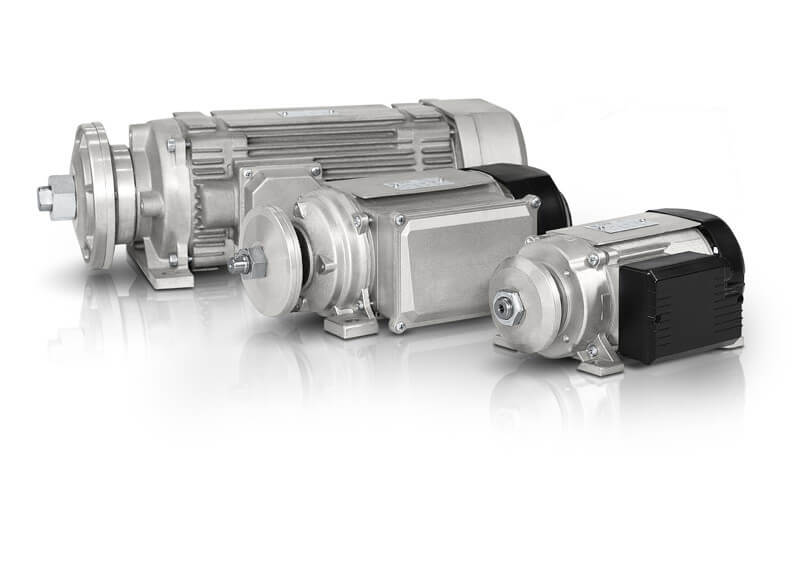

Motori Elettrici a basso ingombro serie "R"
Descrizione
Sono motori elettrici la cui caratteristica consiste nell’avere una limitata altezza d’asse, avvolti in pacchi lamiere di piccolo diametro esterno, ma di lunghezza notevole, dipendente dalla potenza richiesta
Si producono nelle versioni trifase e monofase con rotori a gabbia, chiusi, ventilati esternamente, a singola o a doppia polarità, disponibili anche con freno di sicurezza a cc.
Caratteristiche:
La qualità come sempre è al centro:
Disponibili in varie potenze e polarità, sono fornibili sia in versione monofase che trifase.
Applicazioni tipiche:
Realizzati appositamente per il settore macchine da taglio, in particolare marmo e pietra sono stati progettati con caratteristiche tecniche specifiche, flangia con labirinto, carcassa in allumino, flange e scudi con piedi pressofusi, le quali consentono il loro impiego in ambienti gravosi, con presenza di getti d’acqua e polveri.
Specifiche tecniche
Scegli la polarità che ti interessa per visualizzare tutte le specifiche di ogni forma costruttiva realizzabile oppure clicca sul pdf relativo per scaricare le specifiche in pdf
Monofasi 2 Poli estrusi
Monofasi 4 Poli estrusi
Trifasi 2 Poli estrusi
Trifasi 4 Poli estrusi
Monofasi 2 Poli estrusi
| TIPO | KW | HP | Giri n/min | A | η 100% | Cosɸ 100% | mf | Is/In | Cs/Cn | Cm/Cn | Cn(Nm) | J kgm2 | Massa Kg. |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| RM 63 a/2 | 1,5 | 2,00 | 2800 | 11 | 65,0 | 0,91 | 35 | 2,8 | 0,6 | 2,1 | 5,2 | 0,00131 | 12,6 |
| RM 63 b/2 | 1,8 | 2,50 | 2800 | 13 | 68,0 | 0,89 | 40 | 2,7 | 0,55 | 2,2 | 6,3 | 0,00149 | 13,8 |
| RM 63 c/2 | 2,2 | 3,00 | 2800 | 13,5 | 76,0 | 0,93 | 45 | 2,8 | 0,62 | 2,2 | 7,7 | 0,00167 | 15,0 |
| RM 80 ca/2 | 2,2 | 3,00 | 2800 | 14,5 | 77,0 | 0,86 | 70 | 2,9 | 0,6 | 1,9 | 7,5 | 0,00347 | 17,9 |
| RM 80 cb/2 | 2,6 | 3,50 | 2800 | 18 | 75,0 | 0,84 | 80 | 2,8 | 0,6 | 2 | 8,9 | 0,00379 | 19,2 |
| RM 80 cc/2 | 3 | 4,00 | 2800 | 18 | 79,0 | 0,92 | 100 | 2,9 | 0,7 | 2,1 | 10,3 | 0,00395 | 19,9 |
| RM 80 cd/2 | 3,5 | 4,80 | 2800 | 21 | 79,0 | 0,92 | 100 | 2,7 | 0,65 | 1,85 | 12,0 | 0,00442 | 21,8 |
Monofasi 4 Poli estrusi
| TIPO | KW | HP | Giri n/min | 230v (A) | η 100% | Cosɸ 100% | mf | Is/In | Cs/Cn | Cm/Cn | Cn(Nm) | J kgm2 | Massa Kg. |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| RM 80/4 | 0,9 | 1,20 | 1400 | 6,3 | 69,0 | 0,90 | 20 | 2,8 | 0,7 | 1,85 | 6,3 | 0,00395 | 13,8 |
| RM 80 ca/4 | 2,2 | 3,00 | 1400 | 13,5 | 76,0 | 0,93 | 80 | 3,3 | 0,65 | 1,8 | 15,3 | 0,00658 | 20,5 |
| RM 80 cc/4 | 2,7 | 3,70 | 1400 | 16,3 | 76,0 | 0,95 | 100 | 3,4 | 0,55 | 1,85 | 19,0 | 0,00708 | 21,8 |
Trifasi 2 Poli estrusi
| TIPO | KW | HP | Giri n/min | A | η 100% | Cosɸ 100% | Is/In | Cs/Cn | Cm/Cn | Cn(Nm) | J kgm2 | Massa Kg. |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| R 56 a/2 | 1,7 | 2,30 | 2800 | 4,2 | 72,0 | 0,81 | 4,4 | 2,3 | 2,4 | 5,8 | 0,00096 | 10,3 |
| R 56 b/2 | 2 | 2,70 | 2800 | 4,9 | 73,0 | 0,81 | 3,8 | 2,4 | 2,4 | 6,82 | 0,00108 | 11,1 |
| R 63 a/2 | 2,2 | 3,00 | 2800 | 5,3 | 75,0 | 0,80 | 3,9 | 2,3 | 2,4 | 7,5 | 0,00131 | 12,6 |
| R 63 c/2 | 3 | 4,00 | 2800 | 7,2 | 72,0 | 0,84 | 4,1 | 2,1 | 2,3 | 10,2 | 0,00149 | 13,8 |
| R 80 ca/2 | 5,50 | 4,00 | 2890 | 8,5 | 79,0 | 0,86 | 5,7 | 2,4 | 2,6 | 13,2 | 0,00379 | 19,2 |
| R 80 cb/2 | 5,5 | 7,50 | 2890 | 12,2 | 80,0 | 0,81 | 6,2 | 2,1 | 2,4 | 18,2 | 0,00474 | 23,1 |
| R 80 La/2 | 7,5 | 10,00 | 2890 | 16,7 | 83,0 | 0,78 | 6,8 | 2,4 | 2,6 | 24,8 | 0,00553 | 26,3 |
| R 80 Lb/2 | 12,50 | 10,00 | 2900 | 20 | 84,5 | 0,79 | 9,2 | 2,1 | 2,4 | 30,4 | 0,00663 | 30,7 |
| R 80 Lc/2 | 11 | 15,00 | 2900 | 24,2 | 83,0 | 0,79 | 11,1 | 2,4 | 2,6 | 36,4 | 0,00726 | 33,3 |
Trifasi 4 Poli estrusi
| TIPO | KW | HP | Giri n/min | A | η 100% | Cosɸ 100% | Is/In | Cs/Cn | Cm/Cn | Cn(Nm) | J kgm2 | Massa Kg. |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| R 63 c/4 | 1,3 | 1,80 | 1380 | 2,8 | 70,0 | 0,96 | 4,7 | 2,8 | 3 | 8,6 | 0,00108 | 11,1 |
| R 80 ca/4 | 3 | 4,00 | 1400 | 6,9 | 82,0 | 0,77 | 4,8 | 2,4 | 2,5 | 20 | 0,00506 | 16,7 |
| R 80 cb/4 | 4 | 5,50 | 1400 | 9,5 | 80,0 | 0,76 | 5 | 2,3 | 2,5 | 28,5 | 0,00658 | 20,5 |
| R 80 La/4 | 5,5 | 7,50 | 1400 | 12,5 | 80,0 | 0,79 | 5 | 2,3 | 2,5 | 37,6 | 0,00734 | 22,4 |
| R 80 Lb/4 | 7,5 | 10,00 | 1400 | 16,5 | 80,0 | 0,82 | 5,2 | 2,5 | 2,8 | 51,4 | 0,00911 | 26,9 |
| R 80 Lc/4 | 8,6 | 11,70 | 1400 | 18,5 | 77,0 | 0,87 | 5,3 | 2,5 | 3 | 59 | 0,01113 | 32,0 |
Polarità disponibili

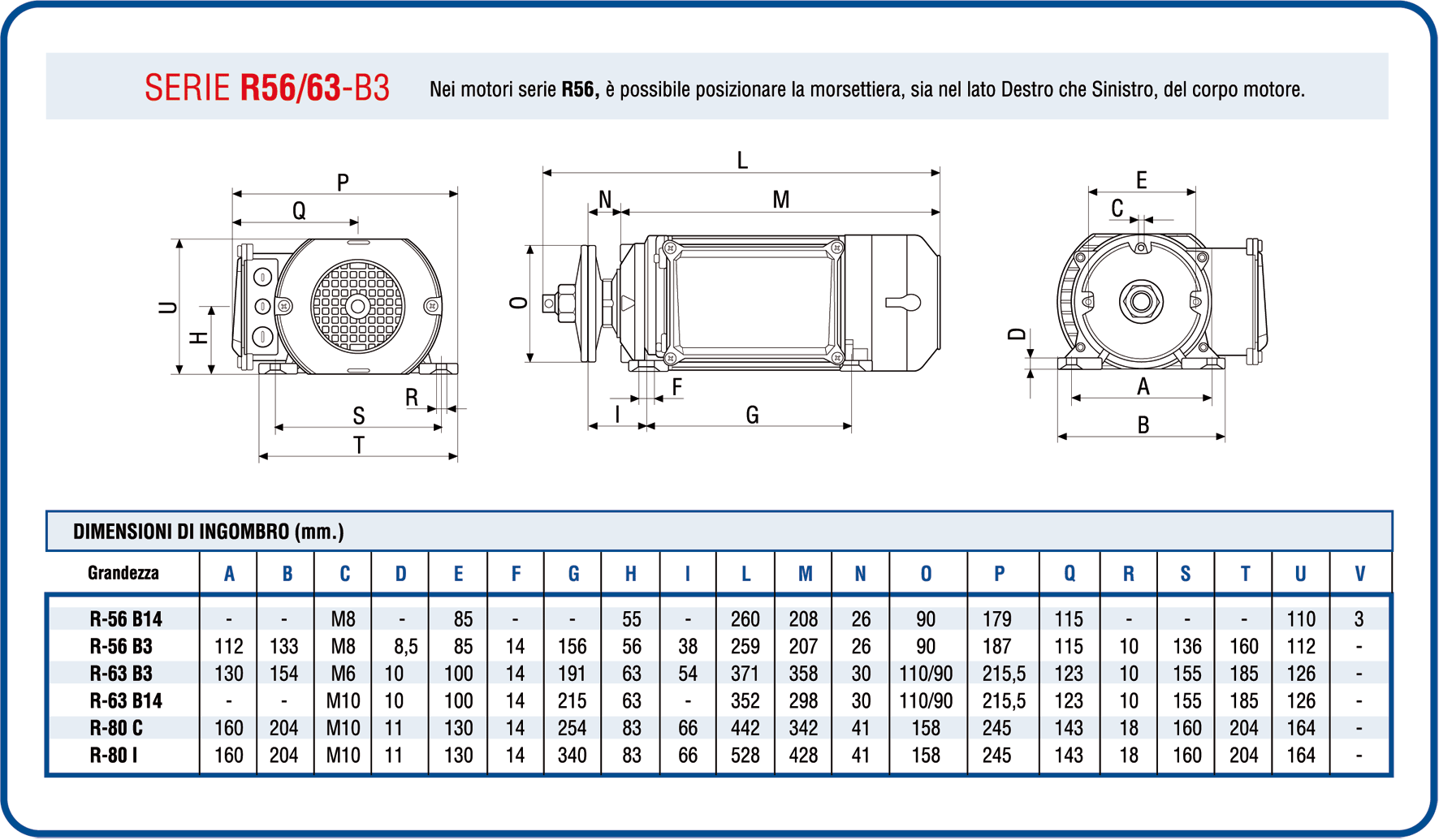

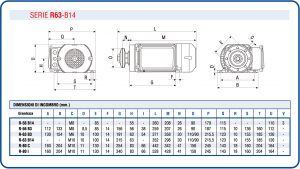

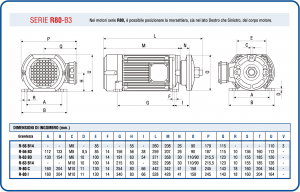

Forme Costruttive realizzabili
Combinazioni possibili
