Motore elettrico a doppia polarità

Descrizione

Motori elettrici doppia polarità: Progettati e realizzati per tutte quelle applicazioni nelle quali è necessario una variazione di velocità durante il processo produttivo.

Disponibili in varie versioni: 2/4, 2/6, 2/8, 4/6, 6/8.

Il cliente può scegliere il modello a Lui più congeniale.

Specifiche tecniche

Scegli la polarità che ti interessa per visualizzare tutte le specifiche di ogni forma costruttiva realizzabile oppure clicca sul pdf relativo per scaricare le specifiche in pdf

2-4 Poli Avvolgimento Unico V400 Hz50

4-6 Poli Avvolgimento unico V400 Hz50

4-8 Poli Avvolgimento unico V400 Hz50

2-6 Poli 2 Avvolgimenti Separati V400 Hz50

2-8 Poli 2 Avvolgimenti Separati V400 Hz50

2-12 Poli 2 Avvolgimenti separati V400 Hz50

2-4 Poli Avvolgimento Unico V400 Hz50

TIPO	KW	HP	Giri n/min	400v (A)	η 100%	Cosɸ 100%	Is/In	Cs/Cn	Cm/Cn	Cn(Nm)	J kgm²	Massa Kg.
63b	0,22-0,15	0,3-0,2	2780/1390	0,65-0,65	61,5-54,5	0,8-0,61	3,7-2,7	2,4-2,3	2,5-2,4	0,8-1	0,00029	4,0
63c	0,3-0,18	0,4-0,2	2780/1390	0,9-0,8	69-56	0,7-0,58	3,8-2,9	2,5-2,4	2,7-2,5	1-1,2	0,00034	4,4
71b	0,5-0,3	0,7-0,4	2780/1390	1,1-0,9	73,1-70	0,9-0,69	3,9-3,2	1,5-1,9	1,7-2,0	1,7-2,1	0,00088	6,7
71c	0,6-0,45	0,8-0,6	2810/1390	1,6-1,4	72-66	0,75-0,7	4-3,2	2-2	2,3-2,1	2-3,1	0,00117	8,0
71e	0,8-0,6	1,1-0,8	2810/1390	2,2-1,8	73-67	0,72-0,72	3,8-3	1,9-1,9	2,1-2	2,7-4,1	0,00147	9,2
80b	0,8-0,6	1,1-0,8	2820/1400	2,2-1,5	67-71	0,78-0,81	3,8-3,9	1,7-1,7	1,9-1,9	2,7-4,1	0,00221	9,9
80c	1,1-0,8	1,5-1,1	2820/1400	2,7-2	69-70	0,85-0,83	4-4,4	1,9-1,9	2,4-2,5	3,7-5,5	0,00284	11,6
90Sa	1,25-1	1,7-1,4	2810/1410	3-2,5	70-73	0,86-0,79	4,7-4,5	2,2-2,1	3,2-2,7	4,3-6,8	0,00237	13,4
90Lb	1,7-1,3	2,3-1,8	2830/1420	4,2-3	72-73	0,81-0,86	4,9-4,7	2,2-2,1	3,3-2,8	5,7-8,7	0,00316	15,8
90Lc	2,2-1,5	3-2	2830/1420	5,4-3,5	71-73	0,83-0,85	4,1-4,1	2,2-2,2	3,5-3,2	7,4-10,1	0,00379	17,7
90Ld	2,8-2	3,8-2,7	2820/1420	6,9-4,5	73-76	0,8-0,85	4,8-4,5	2,2-2,2	3,5-3,2	9,5-13,5	0,00442	18,6
100La	2,4-1,8	3,3-2,4	2840/1430	5,4-4,3	70-75	0,92-0,81	4,3-4,3	2,1-2,2	2,2-2,3	8,1-12	0,00506	19,2
100Lb	3,4-2,5	4,6-3,4	2840/1430	7,7-6	75-77	0,85-0,78	6-5,1	2,4-2,2	2,6-2,3	11,4-16,7	0,00658	22,9
100Lc	4-3	5,4-4,1	2840/1430	9,4-7	76-78	0,81-0,79	7-6,1	2,6-2,4	3-2,9	13,5-20	0,0066	24,4
100Le	4,4-3,3	6-4,5	2840/1430	9,9-7,9	77-79	0,83-0,76	7,3-6,5	2,9-3,1	3,4-3,2	14,8-22	0,0073	24,4
112Mb	4,4-3,3	6-4,5	2850/1430	9,5-8	75-77	0,89-0,77	5,2-4,3	2-1,8	2,4-2,1	14,8-22	0,0104	28,7
112Mc	5-3,7	6,8-5	2850/1430	11-9	78-81	0,84-0,73	6,1-5,8	2,2-2,2	3,3-2,4	16,8-24,7	0,0122	31,8
112Me	6,2-4,4	8,4-6	2855/1430	13,6-10,7	76-79	0,87-0,75	5,5-5,3	2,0-2,1	2,1-2,3	20,7-29,4	0,0135	33,9
112MLg	7,2-5,1	9,8-6,9	2860/1440	15,8-12,4	78-79	0,84-0,75	7,2-6,9	2,1-2,2	2,3-2,5	24,1-33,8	0,0157	37,8
132Sa	5,5-4,5	7,5-6,1	2850/1440	12,3-9,9	81-87	0,8-0,76	7,3-4,9	2,0-1,8	2,2-2,0	18,4-29,9	0,0227	43,9
132Mb	7,5-5,9	10,2-8	2860/1450	15,3-12,7	82-87	0,86-0,77	7,1-6,1	2,0-2,0	2,1-2,0	24,7-38,9	0,0264	48,0
132Md	10,3-8	14-10,9	2880/1450	20-17,5	76-80	0,98-0,83	6,3-6,4	2,4-2,5	2,5-2,6	34,2-52,7	0,0359	58,4
132Me	12-9	16,3-12,2	2900/1450	24,5-19,4	80-87	0,88-0,77	5,5-5,1	2,2-2,1	2,3-2,2	39,5-59,3	0,0397	62,5
132Mf	13,5-10	18,4-13,6	2910/1450	27-22	80-82	0,9-0,8	6,2-5,6	2,1-1,7	2,2-2,0	44,3-65,9	0,0434	66,6
160Ma	12-9	16,3-12,2	2920/1450	24-18,5	85-86	0,85-0,82	5,3-4,5	2,2-2,1	2,3-2,3	39,3-59,3	0,0587	88,9
160Lb	15-12,2	20,4-16,6	2920/1450	29-25	85-86	0,88-0,82	6,3-6,9	2,1-2,0	2,3-2,1	49,1-80,4	0,0783	97,6
160Lc	18,5-14	25,2-19	2930/1460	35-28	87-88	0,88-0,82	6,3-6,1	2,2-1,8	2,3-2,0	60,3-91,6	0,0979	119,1

4-6 Poli Avvolgimento unico V400 Hz50

TIPO	KW	HP	Giri n/min	400v (A)	η 100%	Cosɸ 100%	Is/In	Cs/Cn	Cm/Cn	Cn(Nm)	J kgm²	Massa Kg.
71b	0,37-0,22	0,5-0,3	1400/900	1,2-1	61-50	0,73-0,64	3,2-2,4	1,6-1,9	1,7-2,0	2,5-2,3	0,00120	7,0
71c	0,55-0,37	0,5-0,3	1400/900	1,6-1,3	65-69	0,76-0,71	3,4-2,5	1,3-1,7	1,4-1,9	3,8-4	0,00148	7,9
80b	0,55-0,37	0,5-0,3	1400/900	1,5-1,2	67-65	0,79-0,67	3,7-3,2	1,4-1,8	1,5-2	3,8-3,8	0,00237	10,5
80c	0,75-0,55	0,5-0,3	1400/900	2,1-2	69-66	0,75-0,6	3,8-3,3	1,5-1,7	1,7-1,9	5,1-5,8	0,00284	11,7
90Sa	0,75-0,55x	0,5-0,3	1410/900	2,1-1,8	64-62	0,81-0,71	3,8-3,2	1,5-1,9	1,6-2,1	5,1-5,8	0,00379	13,4
90Lb	1-0,75	0,5-0,3	1410/910	2,6-2,3	70-64	0,79-0,74	3,8-3,2	1,3-1,6	1,5-1,8	6,8-7,9	0,00506	15,8
90Lc	1,3-0,9	0,5-0,3	1410-910	3,3-2,6	68-64	0,84-0,78	3,6-3,0	1,3-1,7	1,4-1,8	8,8-9,4	0,00607	17,6
90Ld	1,5-1	0,5-0,3	1410/910	3,8-3,2	74-68	0,77-0,66	3,8-2,5	1,4-1,6	1,7-1,9	10,2-10,5	0,00708	18,5
100La	1,8-1,2	0,5-0,3	1420/920	4,5-3	69-73	0,84-0,79	4,1-3,4	1,6-1,4	1,8-1,6	12,1-12,5	0,00871	20,5
100Lb	2,2-1,5	0,5-0,3	1420/920	5,6-4,2	72-70	0,79-0,74	4,8-4,2	1,6-1,7	1,7-1,9	14,8-15,6	0,01132	24,1
100Le	2,5-1,8	0,5-0,3	1430/930	6,4-5	73-74	0,77-0,7	4,3-4,1	1,9-2,1	2,2-2,4	16,7-18,5	0,01262	25,7
112mb	2,8-2	0,5-0,3	1440/930	6,8-5,6	74-71	0,8-0,73	4,8-3,6	1,4-1,7	1,6-1,9	18,6-20,5	0,01219	32,8
112Me	3,1-2,2	0,5-0,3	1440/930	6,9-6,1	74-72	0,88-0,72	4,7-3,2	1,4-1,6	1,5-1,8	20,6-22,6	0,01349	34,6
112MLg	3,6-2,6	0,5-0,3	1440/930	8-7,2	78-73	0,83-0,71	4,9-3,7	1,5-1,7	1,6-1,9	23,9-26,7	0,0157	38,8
132Sa	4-2,6	0,5-0,3	1440/940	9,2-6,4	75-78	0,84-0,75	4,2-3,7	1,2-1,3	1,3-1,5	26,5-26,4	0,0282	44,9
132Sb	4,4-2,8	0,5-0,3	1440/940	10,1-6,9	77-79	0,82-0,74	4,0-3,8	1,3-1,5	1,5-1,6	29,2-28,5	0,0282	50,9
132Mc	6,5-4,5	0,5-0,3	1450/950	14-11	80-79	0,79-0,75	4,3-3,7	1,5-1,7	1,7-2	40,2-45,3	0,0435	56,9
132Me	7,5-5	0,5-0,3	1450/950	17-12,5	80-82	0,8-0,7	4,5-3,9	1,2-1,3	1,4-1,5	49,4-50,3	0,0538	64,7
132Mf	8,5-6	0,5-0,3	1450/950	19-15,5	81-80	0,8-0,7	5,5-3,9	1,6-1,7	1,8-2	56-60,3	0,0589	62,2
160Mb	9-6	0,5-0,3	1450/950	21-15,5	81-80	0,76-0,7	4,1-3,6	15-1,4	1,7-1,6	59,3-60,3	0,1032	92,3
160Lb	12-8	0,5-0,3	1450/950	25-22,5	82-82	0,86-0,63	4,0-3,0	1,3-1,2	1,5-1,2	79,1-80,5	0,1261	104,7
160Lc	16-11	0,5-0,3	1450/950	30-25,2	84-81	0,92-0,78	5,3-4,2	1,6-1,4	1,8-1,7	105,4-110,6	0,1548	119,4

4-8 Poli Avvolgimento unico V400 Hz50

TIPO	KW	HP	Giri n/min	400v (A)	η 100%	Cosɸ 100%	Is/In	Cs/Cn	Cm/Cn	Cn(Nm)	J kgm²	Massa Kg.
56e	0,04-0,02	0,05-0,03	1350/650	0,35-0,45	42-20	0,39-0,32	2,5-1,2	4,0-2,5	4,2-2,8	0,3-0,3	0,00025	4,0
71b	0,18-0,11	0,24-0,15	1380/670	0,5-0,62	66-45	0,79-0,57	3,4-2,0	1,7-1,4	1,8-1,5	1,2-1,6	0,00120	7,2
71c	0,3-0,15	0,4-0,2	1380/680	0,8-0,75	62-45	0,87-0,64	2,3-2,1	1,6-1,8	1,89-2	2,1-2,1	0,00148	8,2
71e	0,37-0,22	0,5-0,3	1380/680	0,9-1	67-45	0,89-0,71	1,7-2,3	1,5-2,1	1,8-2,2	2,6-3,1	0,00147	9,4
80b	0,37-0,22	0,5-0,3	1380/680	1,2-1,4	60-45	0,74-0,5	3,2-2,2	1,5-1,8	1,8-2	2,6-3,1	0,00284	10,8
80e	0,6-0,26	0,8-0,4	1380/680	1,4-1,45	66-48	0,94-0,54	3,5-2,3	1,7-2	2-2,1	4,2-3,7	0,00316	12,7
90Sa	0,75-0,37	1-0,5	1390/680	1,7-1,8	75-50	0,85-0,59	3,8-2,3	1,4-1,7	1,5-2	5,2-5,2	0,00379	13,9
90Lb	0,i9-0,45	1,2-0,6	1400/690	2,3-2,2	67-54	0,84-0,55	3,5-2,7	1,6-2,3	1,7-2,5	6,1-6,2	0,00506	16,2
90Lc	1,1-0,6	1,5-0,8	1400/680	2,8-2,9	70-55	0,81-0,54	4-2,6	1,6-2,2	1,8-2,5	7,5-8,40	0,00607	8,1
90Ld	1,5-0,75	2-1	1400/680	3,6-3,1	70-58	0,86-0,6	3,8-2,4	1,6-2	1,8-2,2	10,2-10,5	0,00708	19,0
100La	1,1-0,6	1,5-0,8	1390/690	3,2-2,6	72-60	0,69-0,56	3,5-2,9	1,4-2	1,5-2,2	7,6-8,3	0,01132	21,2
100Lb	1,5-0,75	2-1	1400/700	3,4-3,1	73-61	0,87-0,57	3,7-2,8	1,4-2,1	1,5-2,2	10,2-10,2	0,0122	24,8
100Ld	1,8-0,9	2,4-1,2	1400/700	4-3,5	71-62	0,92-0,6	3,7-3	1,4-1,8	1,6-2	12,3-12,3	0,0126	25,8
112Mb	2,2-1,3	3-1,8	1420/710	4,8-4,4	77-66	0,86-0,65	4,1-3,6	1,4-2,1	1,6-2,3	14,8-17,5	0,0122	33,9
112Md	2,5-1,6	3,4-2	1420/710	5,4-5,3	77-67	0,87-0,61	4,8-3,4	1,5-1,7	1,7-1,9	16,8-20,2	0,0122	35,9
112MLg	3-1,8	4,1-2,4	1420/710	6,6-6,5	78-69	0,84-0,58	5,2-4	1,6-1,5	2-1,6	20,2-24,2	0,0210	40,0
132Mb	3,3-1,8	4,5-2,4	1430/720	7,1-5,5	79-77	0,85-0,61	7,3-3,5	1,5-2,1	1,8-2,3	22-23,9	0,0359	52,5
132Mc	4,4-2,4	6-3,3	1440/730	9,1-7,8	80-76	0,87-0,59	4,1-3,2	1,4-1,7	1,6-1,8	29,2-31,4x	0,0435	58,7
132Md	5,5-3	7,5-4,1	1440/730	12-8,8	82-79	0,81-0,62	4,8-3,4	1,8-2,2	2-2,2	36,5-39,3	0,0487	62,7
132Me	6,1-3,3	8,3-4,5	1440/730	13-10	83-80	0,82-0,6	5-3,6	1,9-2,3	2,1-2,3	40,5-43,2	0,0538	66,7
132Mf	7-3,7	9,5-5	1440/730	14,6-11,2	83-81	0,83-0,59	5,2-4,2	2,2-2,4	2,3-2,6	46,4-48,4	0,0538	70,8
160Ma	6,3-5,4	8,6-5,4	1450/740	13,7-12	88-84	0,76-0,57	4,5-3,2	1,9-2,1	2-2,2/td>	41,5-51,6	0,1032	86,4
160Mb	8-5,2	10,9-7,1	1450/740	15,9-12,2	88-85	0,83-0,72	4,6-3,4	2-2,2	2,1-2,3	52,7-67,1	0,1032	95,2
160Lb	9,5-6,1	12,9-8,3	14507740	18,1-13,8	89-85	0,85-0,75	4,9-3,7	2,2-2,6	2,4-2,8	62,6-78,8	0,1261	107,9
160Lc	11-7	15-9,5	1450/740	21,2-16	89-84	0,84-0,75	5,2-4,2	2,2-2,1	2,4-2,2	72,5-90,4	0,1548	123,1

2-6 Poli 2 Avvolgimenti Separati V400 Hz50

TIPO	KW	HP	Giri n/min	400v (A)	η 100%	Cosɸ 100%	Is/In	Cs/Cn	Cm/Cn	Cn(Nm)	J kgm²	Massa Kg.
63c	0.18-0,11	0,2-0,1	2760/770	0,7-0,6	43-30	0,86-0,88	2,5-1,6	1,1-1,2	1,5-1,4	0,6-1,4	0,00034	4,6
71b	0,25-0,15	0,3-0,2	2770/780	0,9-1,1	56-50	0,72-0,39	3,5-2,4	1,3-1,8	1,4-1,9	0,9-1,8	0,00089	7,0
71c	0,33-0,18	0,4-0,2	1770/780	1,2-1,2	57-54	0,7-0,4	2,3-2,2	2,3-2,9	2,5-2	1,1-2,2	0,00110	8,3
80b	0,55-0,22	0,7-0,3	2790/780	1,6-1,25	65-55	0,76-0,46	2,7-2,2	1,9-1.4	2-1,8	1,9-2,7	0,00237	10,4
80c	0,75-0,33	1-0,4	2820/790	2-1,35	71-60	0,76-0,59	4,5-3	1,3-2,1	1,5-2,1	2,5-4	0,00284	12,2
90Sa	1-0,48	1,4-0,7	2840/840	2,5-1,8	66-64	0,88-0,6	3,5-3,2	1,3-1,4	1,4-1,9	3,4-5,5	0,00237	14,1
90Lb	1,3-0,66	1,8-0,9	2850/860	3,7-2,4	63-60	0,81-0,66	4,2-3,5	1,4-1,6	1,5-1,7	4,4-7,3	0,00316	16,6
90Lc	1,6-0,8	2,21,1	2850/860	4,8-2,9	70-64	0,69-0,62	53-3,5	1,3-2	1,5-2,1	5,4-8,9	0,00379	18,6
100Lb	2,2-1,1	3-1,5	2890/890	5,0-3,8	70-68	0,91-0,62	4,5-3,7	1,6-1,6	1,7-2,3	7,3-11,8	0,00658	24,0
112Mb	3-1,5	4,1-2	2910/900	6,7-4,3	77-74	0,84-0,68	6,5-4,3	2,4-1,7	2,5-1,8	9,8-15,9	0,01219	30,1
132Mb	4,5-1,8	6,1-2,4	2930/930	8,7-4,6	80-74	0,93-0,76	6,3-4,1	2,1-1,5	2,2-1,6	14,7-18,5	0,01468	50,4
132Mc	5,5-2,2	7,5-3	2930/930	10,6-6,0	82-80	0,91-0,66	7,4-5	1,8-2,4	2,3-2,5	17,9-22,6	0,01919	57,0
132Md	6,5-2,8	8,8-3,8	2930/930	12,5-8,0	81-80	0,93-0,63	7,5-5,8	1,7-2	2,1-2,1	21,2-28,8	0,02145	61,3
160Mb	7,5-3,0	10,2-4,1	2930/930	15,8-8,5	81-80	0,85-0,64	6,2-5,8	1,7-2,4	2,0-2,6	24,5-30,8	0,0705	102,5
160Lb	11-3,7	15-5	2930/930	23-9,5	82-81	0,84-0,69	7,8-6,3	2,8-1,5	2,8-1,6	35,9-38	0,0861	109,2

2-8 Poli 2 Avvolgimenti Separati V400 Hz50

TIPO	KW	HP	Giri n/min	400v (A)	η 100%	Cosɸ 100%	Is/In	Cs/Cn	Cm/Cn	Cn(Nm)	J kgm²	Massa Kg.
63c	0,18-0,05	0,2-0,07	2750/670	0,65-0,65	43-21	0,93-0,53	2,5-1,5	1,2-2,2	1,5-2,4	0,6-0,7	0,00034	4,6
71b	0,3-0,09	0,4-0,12	2800/670	0,9-0,6	56-40	0,86-0,54	3,5-2,2	1,3-1,9	1,4-2,1	1-1,3	0,00095	7,0
71c	0,37-0,11	0,5-0,15	2820/670	1,25-0,70	57-42	0,75-0,54	2,3-1,9	2,3-1,6	2,5-2	1,3-\,6	0,00117	8,3
80b	0,55-0,11	0,7-0,15	2820/670	1,5-0,9	65-41	0,82-0,43	2,7-2,2	1,9-2,2	2-2,1	1,9-1,6	0,00237	10,4
80c	0,75-0,15	1-0,2	2820/680	1,7-1	71-40	0.,9-0,54	4,5-2,4	1,3-1,9	1,5-2,3	2,5-2,1	0,00284	12,2
90Sa	1-0,25	1,4-0,3	2820/680	2,5-1,25	66-50	0,88-0,58	3,5-2	1,3-1,3	1,4-1,6	3,4-3,5	0,00237	14,1
90Lb	1,3-0,33	1,8-0,4	2870/700	3,8-2	63-40	0,78-0,6	4,2-2,5	1,4-1,6	1,5-2	4,3-4,5	0,00347	16
90Lc	1,6-0,4	2,2-0,5	2870/700	4,9-2,3	70-42	0,67-0,6	5,3-3	1,3-1,6	1,5-1,8	5,3-5,5	0,00379	18,6
100Lb	2,2-0,6	3-0,8	2880-710	5,2-2,6	70-58	0,87-0,57x	4,5-2,7	1,6-1,5	1,7-1,6	7,3-8,1	0,00658	42,0
112Mb	3-0,75	4,1-1	2880/710	6,4-2,8	77-60	0,88-0,65	6,5-3,9	2,5-1,3	2,7-1,5	10-10,1	0,01219	30,1
132Sa	3,7-1	5-1,4	2920/720	10,5-5,5	80-58	0,64-0,45	6,8-4	2-1,8	2,2-2	12,1-13,3	0,01242	46,1
132Mb	4-1,1	5,4-1,5	2920/720	11,5-5,7	82-60	0,61.0,46	5,7-4,8	2,1-1,8	2.,3-2	13,1-14,6	0,01581	50,4
132Mc	5,5-1,4	7,5-1,9	2920/720	13-6	83-60	0,74-0,56	7,4-4,3	2,1-2	2,3-2,1	18-18,6	0,01919	57,0
132Md	6,2-1,6	8,4-2,2	2920/720	12,2-6,5	81-68	0,91-0,52	7,5-4,3	1,8-1,9	2-2,1	20,3-21,2	0,0214	61,3
132Me	7,0-1,8	9,5-2,4	2920/720	15,6-6,8	83-72	0,78-0,53	6-4,2	1,7-2,1	2,1-2,4	22,9-23,9	0,0237	65,6
160Mb	7,5-2	10,2-2,7	2930/720	15,8-7,4	81-73	0,85-0,54	6,2-5,1	1,7-2,4	2,0-2,5	24,5-26,5	0,0461	102,5
160Lb	11,2-3,3	15,2-4,5	2930/720	23,6-11,8	82-77	0,84-0,52	7-5,5	2,8-1,8	2,8-2	36,5-43,8	0,0512	109,2

2-12 Poli 2 Avvolgimenti separati V400 Hz50

TIPO	KW	HP	Giri n/min	400v (A)	η 100%	Cosɸ 100%	Is/In	Cs/Cn	Cm/Cn	Cn(Nm)	J kgm²	Massa Kg.
71c	0,37-0,05	0,5-0,07	2800/440	1-0,.6	70-25	0,76-0,48	4,6-1,9	1,8-2,3	2-2,5	1,3-1,1	0,00148	8,3
80b	0,53-0,09	0,7-0,12	2800/440	1,4-0,8	66-27	0,83-0,6	3,7-1,8	1,8-2,5	2,1-2,3	1,8-2	0,00284	10,4
90Lc	0,75-0,12	1-0,16	2880/440	1,9-1,3	63-30	0,91-0,44	4,5-1,9	1,3-2,2	1,5-2,4	2,5-2,6	0,00379	18,6
90Le	1,1-0,15	1,5-0,2	2880/440	2,7-1,5	65-31	0,91-0,47	4,3-1,9	1,4-2,8	1,7-3,2	3,6-3,3	0,00442	20,5
100La	1,8-0,22	2,4-0,3	2880/440	3,8-1,6	70-33	0,98-0,6	4,6-1,6	2,3-2,2	2,5-2,3	6-4,8	0,00506	20,1
100Lb	2,2-0,25	3-0,3	2880/440	4,7-1,7	75-37	0,9-0,57	4,8-1,7	2,6-1,7	2,7-1,8	7,3-5,4	0,00658	24,0
112Mc	3,0-0,4	4,1-0,5	2900/440	6,5-2,5	75-41	0,89-0,56	8,1-1,8	2,8-1,8	2,9-2,0	9,9-8,7	0,01349	33,4
132Mb	4,2-0,6	5,7-0,8	2900/440	9,5-3,2	77-49	0,83-0,55	5,9-1,9	2,5-2,1	2,7-1,5	13,8-13	0,02644	50,4
132Mc	5,5-0,9	7,5-1,2	2900/440	12-3,8	81-62	0,82-0,55	7,5-2,1	2,7-1,4	2,7-1,5	18,1-19,5	0,03210	57,0
160Mb	7,5-1,5	10,2-2	2900-450	15,8-7,9	82-60	0,84-0,46	6,2-3,9	1,8-1,9	2-2,0	24,7-31,8	0,07048	102,5
160Lb	11-3,0	15-4,1	2900/450	23,5-12	84-65	0,81-0,56	7-3,7	2,5-1,8	2,8-2,0	36,2-63,7	0,08614	109,2

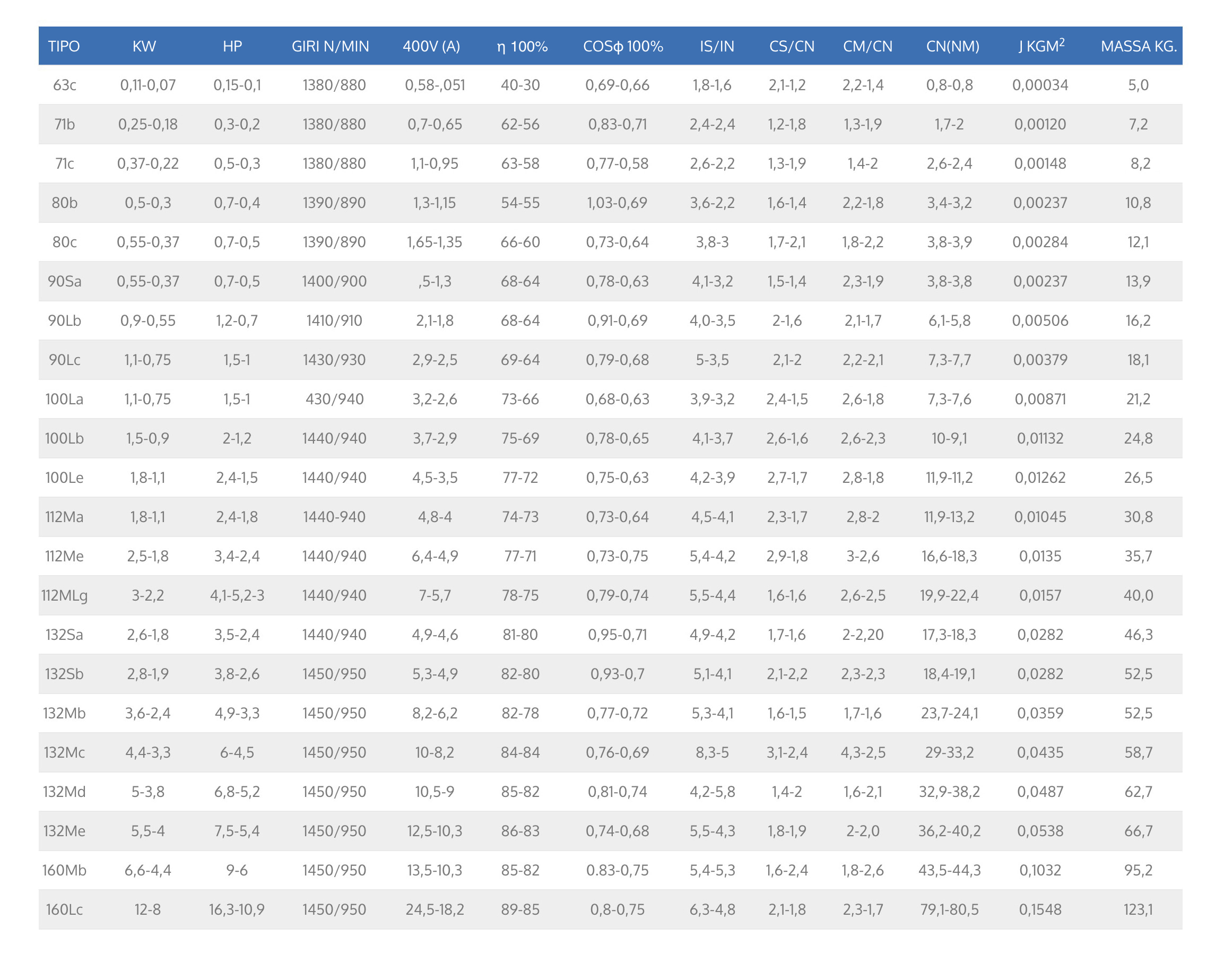

4-6 Poli 2 Avvolgimenti separati V400 Hz50

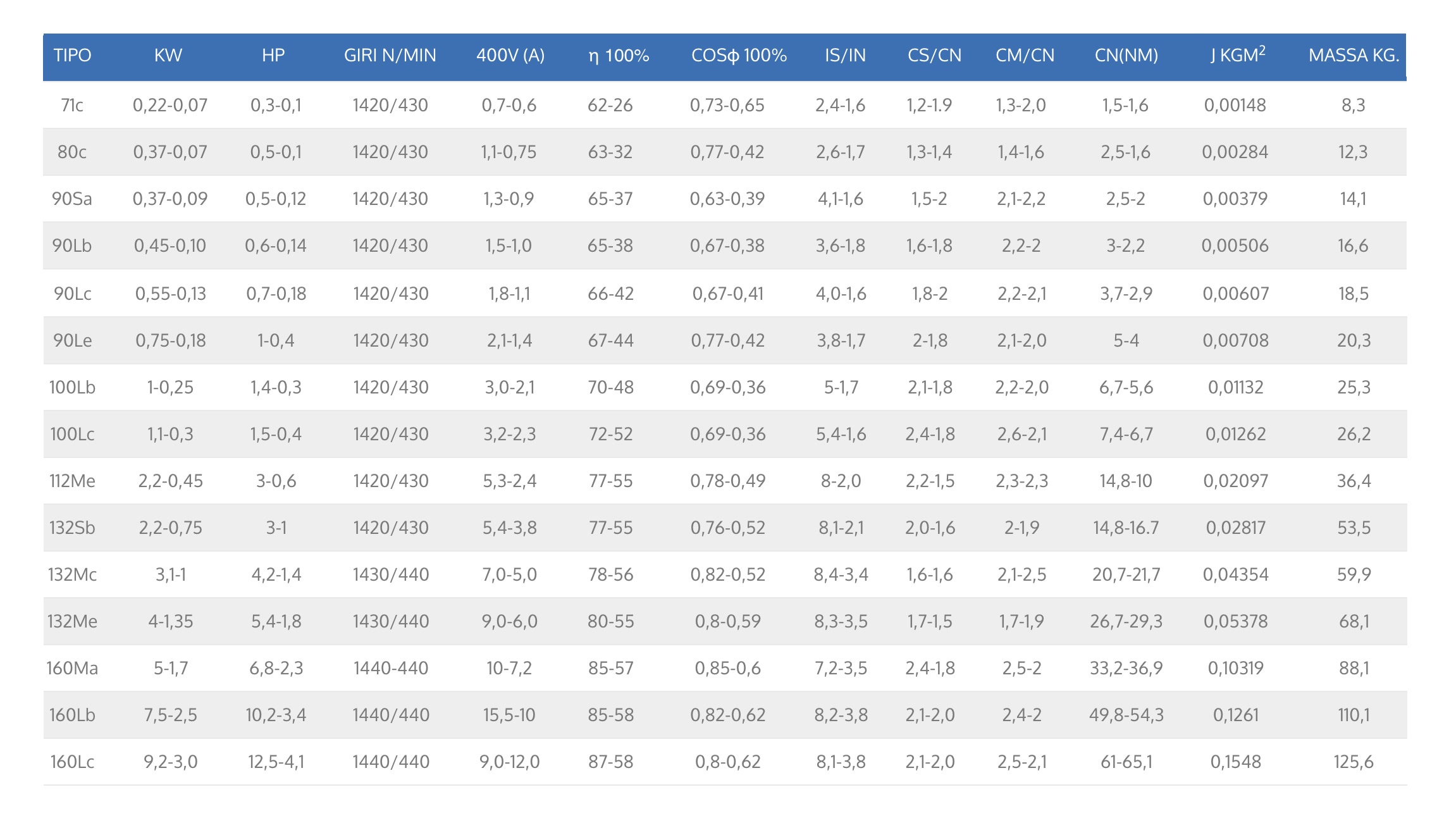

4-12 Poli 2 Avvolgimenti separati V400 Hz50

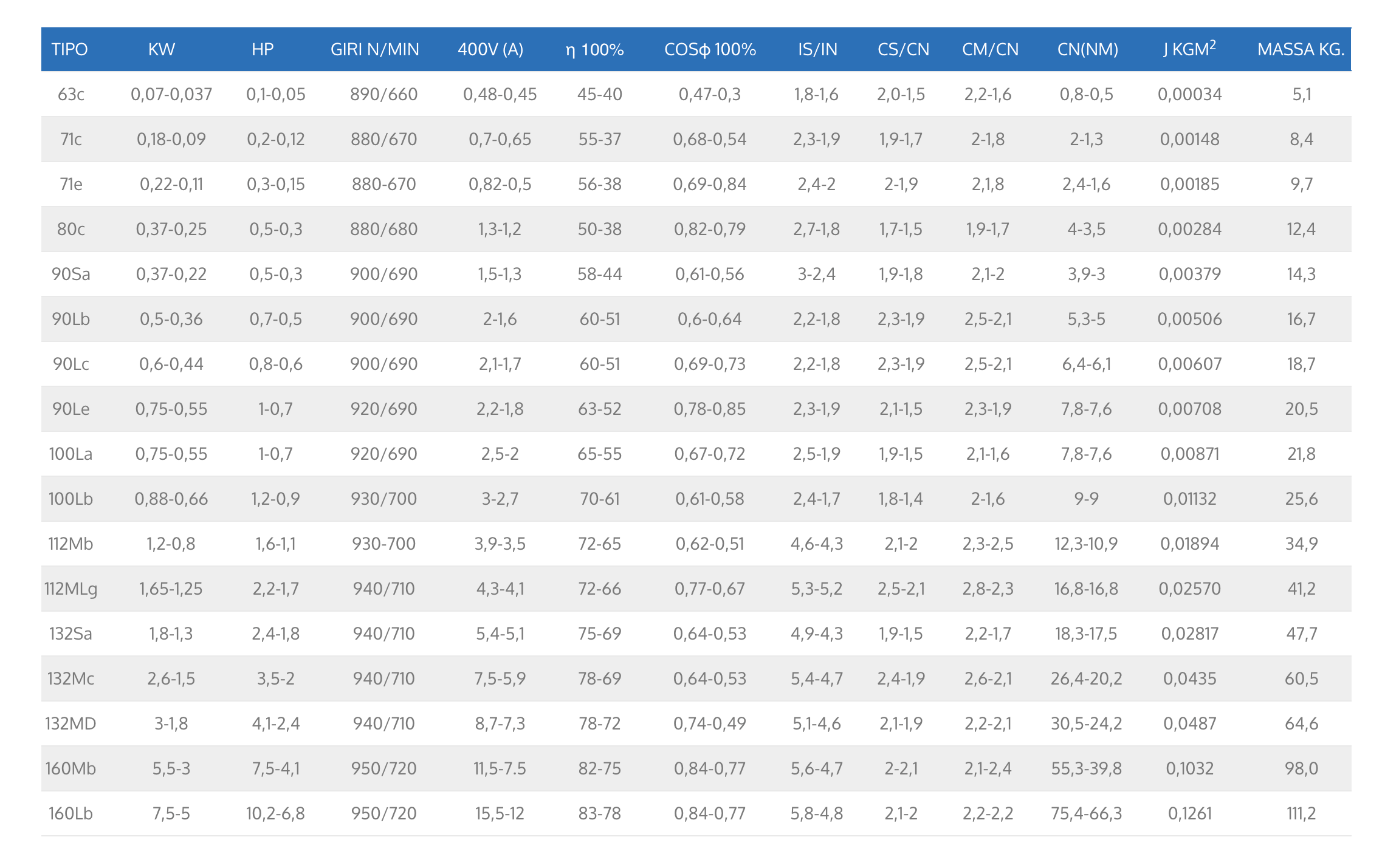

6-8 Poli 2 Avvolgimenti separati V400 Hz50

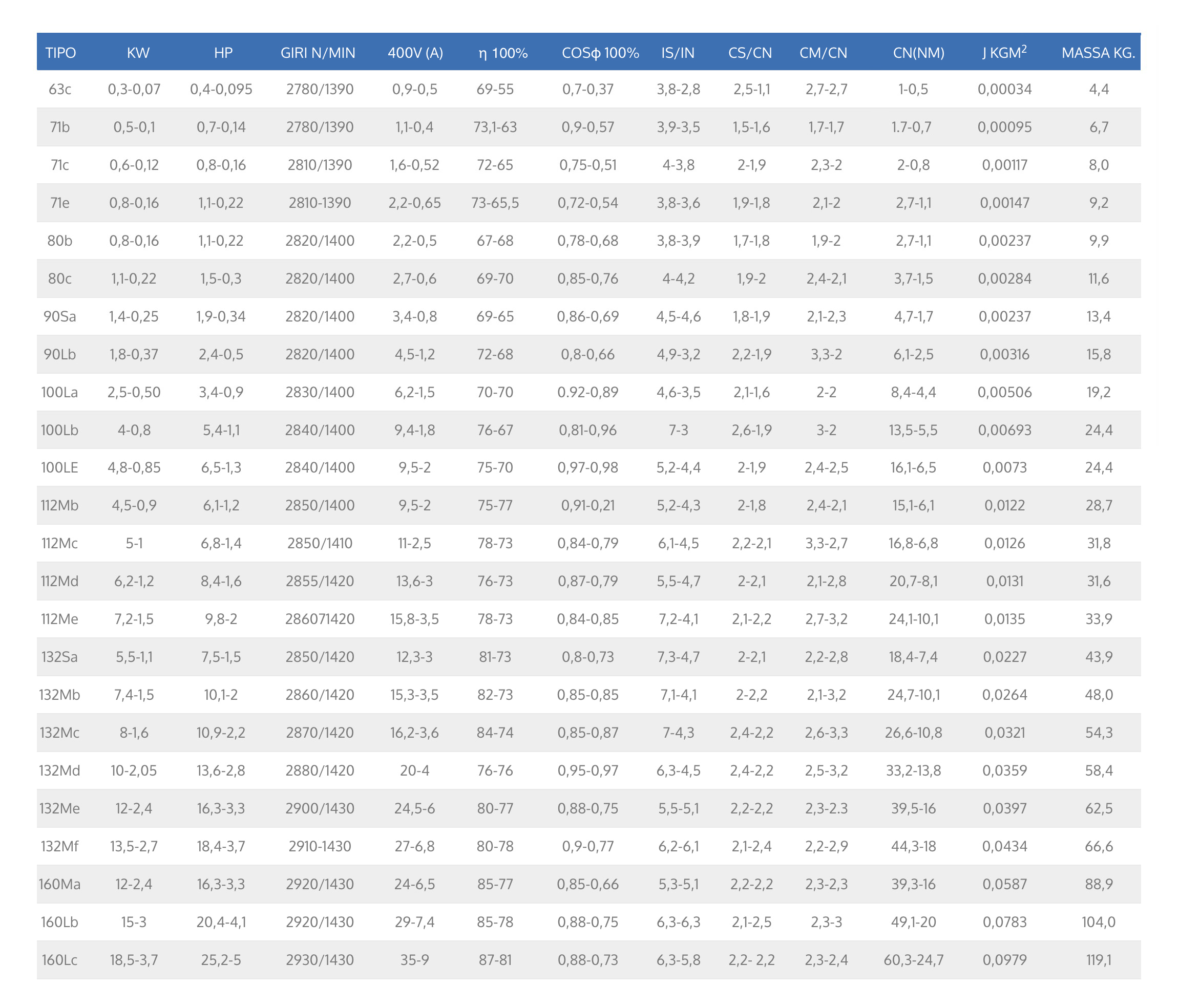

2-4 Poli 2 Avvolgimento Unico per Ventilatori

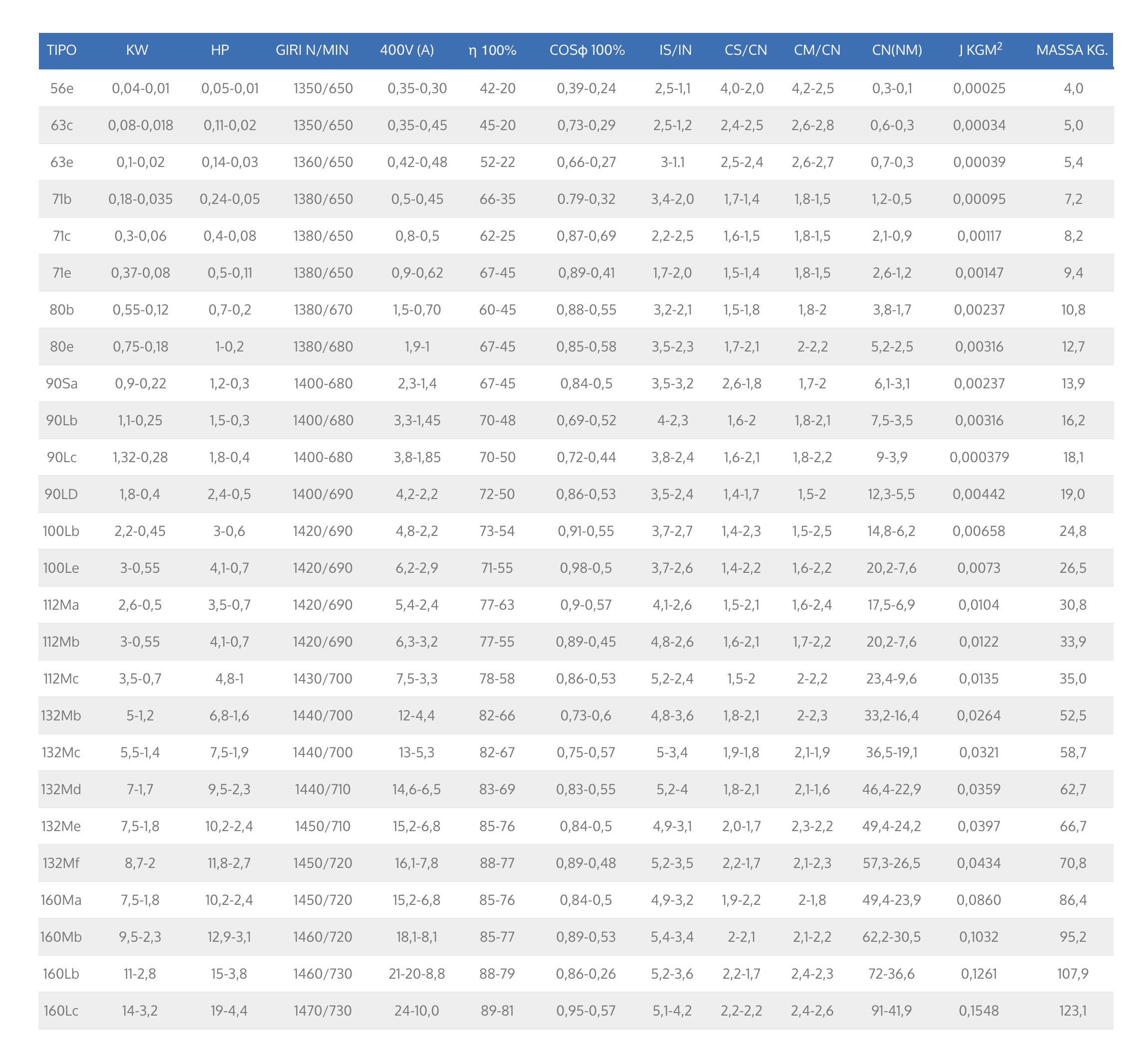

4-8 Poli 2 Avvolgimento Unico per Ventilatori

4-6 Poli 2 Avvolgimenti separati per Ventilatori

6-8 Poli 2 Avvolgimenti separati per Ventilatori

4-6 Poli 2 Avvolgimenti separati V400 Hz50

4-12 Poli 2 Avvolgimenti separati V400 Hz50

6-8 Poli 2 Avvolgimenti separati V400 Hz50

2-4 Poli 2 Avvolgimento Unico per Ventilatori

4-8 Poli 2 Avvolgimento Unico per Ventilatori

4-6 Poli 2 Avvolgimenti separati per Ventilatori

TIPO	KW	HP	Giri n/min	400v (A)	η 100%	Cosɸ 100%	Is/In	Cs/Cn	Cm/Cn	Cn(Nm	J kgm²	Massa Kg.
63b	0,07-0,14	0,1-0,05	1400/880	0,4-0,3	52-30	0,49-0,55	3,3-2,4	1,7-1,3	1,8-1,4	0,5-0,4	0,00029	4,7
63c	0,09-0,05	0,12-0,07	1400/880	0,43-0,4	54-32	0,56-0,56	3,2-2,4	1,6-1,5	1,8-1,7	0,6-0,5	0,00034	5,1
71b	0,30-0,075	0,4-0,1	14007880	1,1-0,55	60-35	0,66-0,56	2,5-2	1,3-1,5	1,5-1,7	2-0,8	0,00095	7,4
71c	0,37-0,09	0,5-0,12	1400/880	1,37-0,68	62-38	0,63-0,5	3,3-2,4	1,8-1,3	1,9-1,5	2,5-1	0,00117	8,4
80c	0,75-0,25	1-0,3	1410/910	1.,9-0,7	74-67	0,77-0,77	4-3	1,7-1,4	1,8-1,5	5,1-2,6	0,00284	12,4
90Sa	0,75-0,25	1-0,3	1420/920	2-0,8	72-62	0,75-0,73	1,4-3,1	1,6-1,3	1,8-1,5	5-2,6	0,00237	14,3
90Lb	1,1-0,35	1,5-0,5	1420/920	2,8-1,1	72-63	0,79-0,73	3,9-2,9	1,8-1,4	2-1,6	7,4-3,6	0,00316	16,7
90Lc	1,3-0,4	1,8-0,5	1420/920	3,2-1,5	73-63	0,8-0,61	4,3-3,2	1,7-1,4	2-1,6	8,7-4,2	0,00379	18,7
90Le	1,5-0,5	2-0,7	1420920	3,9-1,7	75-64	0,74-0,66	4,6-2,8	1,7-1,5	1,9-1,7	10,1-5,2	0,00442	20,5
100La	1,65-0,45	2,2-0,6	1420/920	4,2-1,7	73-62	0,78-0,62	4,3-3,5	1,7-1,4	1,8-1,5	11,1-4,7	0,00506	1,8
100Lb	2,2-0,65	3-0,9	1430/930	5,5-2	74-65	0,78-0,72	4,7-3,4	1,9-1,65	2,1-1,8	14,7-6.7	0,00658	25,6
100Le	2,5-0,75	3,4-1	14307930	6,2-2,3	75-68	0,78-0,69	5,9-4,1	1,8-1,4	1,9-1,6	16,7-7,7	0,00734	27,3
112Mb	3-0,9	4,1-1,2	1430/930	7,1-2,7	79-68	0,77-0,71	6-3,5	2,2-1,3	2,3-1,4	20-9,2	0,0122	34,9
112MLg	4-1,2	5,4-1,6	1430/930	9,3-3,6	82-73	0,76-0,66	6,4-4,2	1,8-1,4	2,0-1,6	26,7-12,3	0,0157	41,2
132Mb	4,2-1,4	5,7-1,9	1430/940	9,5-3,7	80-73	0,8-0,75	7,7-4,7	2,0-1,3	2,1-1,4	28,1-14,2	0,0264	54,1
132Mc	5,5-1,8	7,5-2,4	1430/940	12,5-4,7	82-75	0,78-0,74	7,5-4,8	2,2-1,6	2,4-1,8	36,7-18,3	0,0321	60,5
132Me	7-2,3	9,5-3,1	1430/940	15,5-6	82-78	0,8-0,71	7,5-3,5	2,4-1,5	2,6-1,6	46,8-23,4	0,0397	68,7
160Mb	8,5-2,5	11,6-3,4	1450/960	18,1-7,1	84-80	0,81-0,64	7,2-4,7	2-1,4	2,1-1,5	56-24,9	0,1032	98,0
160Lb	11-3,5	15-4,8	1450/960	22,5-8,3	85-83	0,83-0,73	7,3-3,4	1,9-1,5	2-1,7	72,5-34,8	0,1261	111,2
160Lc	13,5-4,0	18,4-5,4	1450/960	25,2-9,4	87-84	0,88-0,73	7,1-4,8	1,8-1,9	2-2,1	89-39,8	0,1548	126,8

6-8 Poli 2 Avvolgimenti separati per Ventilatori

TIPO	KW	HP	Giri n/min	400v (A)	η 100%	Cosɸ 100%	Is/In	Cs/Cn	Cm/Cn	Cn(Nm)	J kgm²	Massa Kg.
71c	0,18-0,07	0,2-0,1	880/670	0,7-0,5	55-30	0,68-0,67	2,3-2,9	0,00148	2-1,6	2-1	0,00148	8,3
71e	0,22-0,09	0,3-0,12	880/670	0,82-0,65	56-37	0,69-0,54	2,4-1,7	1-1,7	2-1,8	2,4-1,3	0,00185	9,6
80c	0,37-0,15	0,5-0,2	880/670	1,3-0,8	50/42	0,82-0,65	2,7-2,4	1,7-1,5	1,9-1,7	4-2,1	0,00284	12,3
90Sa	0,37-0,15	0,5-0,2	880/670	1,4-0,9	58-42	0,66-0,57	3-2,4	1,8-1,5	2,1-1,7	4-2,1	0,00379	14,1
90Lb	0,55-0,22	0,7-0,3	900/690	2-1,2	60-44	0,66-0,6	2,2-2,4	2,3-1,8	2,5-2	5,8-3	0,00506	16,6
90Lc	0,75-0,30	1-0,4	910/690	2,4-1,4	62-49	0,73-0,63	3,3-2,6	2,1-1,4	2,3-1,6	7,9-4,2	0,00607	18,5
90Le	0,09-0,35	1,2-0,5	910/690	2,9-1,6	64-51	0,7-0,62	2,3-1,8	21-1,8	2,3-1,9	9,4-4,8	0,00708	20,3
100Lb	0,88-0,33	1,2-0,4	930/690	3-1,5	67-50	0,63-0,64	2.4-2,6	1,8-1,4	2-1,6	9-46	0,01132	25,3
100Le	1,2-0,45	1,5-0,6	940/700	3,2-1,7	69-51	0,72-0,75	2,8-2	1,9-1,7	2,1-2	11,2-6,1	0,01262	27,1
112Mb	1,5-0,6	2-0,8	940/700	4,1-2,7	69-51	0,77-0,63	4,8-4,7	2,1-1,9	2,2-2,1	15,2-8,2	0,01045	34,5
112Mc	1,8-0,75	2,4-1	940/700	6,2-3,6	70-52	0,6-0,58	5,4-4,6	2,1-1,9	2,6-2,2	18,3-10,2	0,01219	34,0
132Sb	2,2-0,9	3-1,2	940/710	7-4,0	75-66	0,61-0,49	4,1-5,2	2-2,1	2,1-2,3	22,4-12,1	0,03585	53,5
132Mc	3-1,2	4,1-1,6	950/710	8,7-4,5	77-68	0,65-0,57	4,4-4,3	1,9-1,5	2,1-1,7	30,2-16,1	0,04354	59,9
132Md	3,5-1,5	4,8-2	950/720	10-5,9	78-69	0,65-0,53	5,0-4,6	2-1,9	2,2-2,1	35,2-19,9	0,0487	64,0
132Me	4-1,6	5,4-2,2	960/720	11,5-6,8	79-72	0,64-4,72	5,4-4,6	2-1,6	2,1-2,1	39,8-21,2	0,0538	68,1
160Mb	5,5-2,2	7,5-3	960/720	13,5-9,2	79-73	0,75-0,47	5,3-4,7	2-2,1	2,1-2,3	54,7-29,2	0,1032	97,1
160Lb	7,5-3	10,2-4,1	960/720	16,0-12	82-78	0,83-0,46	5,6-4,8	2,1-2	2,3-2,1	74,6-39,8	0,1261	110,1

Polarità disponibili

Forme Costruttive realizzabili

Combinazioni possibili

Motore elettrico a doppia polarità

Descrizione

Specifiche tecniche

Sei interessato a questo prodotto?
Contattaci subito!

Gamma Motori Elettrici

CME

Contatti

Motore elettrico a doppia polarità

Descrizione

Specifiche tecniche

Sei interessato a questo prodotto?Contattaci subito!

Gamma Motori Elettrici

CME

Contatti

Sei interessato a questo prodotto?
Contattaci subito!
